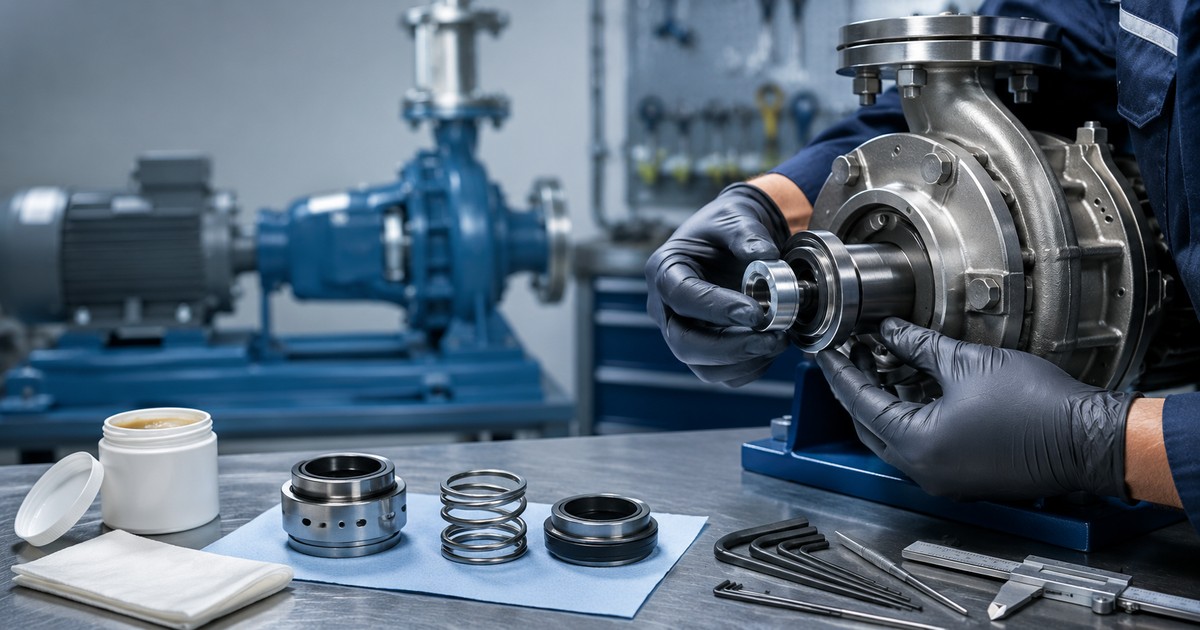

Una instalación incorrecta es la causa número uno de falla prematura en sellos mecánicos, por delante incluso de la operación en seco o la cavitación. Un sello bien seleccionado puede fallar en cuestión de horas si la compresión del resorte quedó mal calculada o si las caras se contaminaron durante el montaje. Esta guía describe el procedimiento completo para instalar un sello mecánico en una bomba centrífuga industrial, con el mismo criterio que aplicamos en campo.
Si todavía no tiene claro qué es un sello mecánico y cómo funciona, le recomendamos revisar primero nuestra guía introductoria sobre sellos mecánicos antes de continuar con el procedimiento de instalación.
Antes de empezar: verificaciones previas
No instale el sello mecánico sin confirmar lo siguiente. Corregir un error aquí después de montar el sello significa desarmarlo todo de nuevo:
- El sello es el correcto para la bomba: diámetro de eje, longitud instalada, materiales de cara y elastómero compatibles con el fluido de proceso. Si tiene dudas sobre las medidas, revise nuestro catálogo de sellos mecánicos o contáctenos con el modelo de su bomba.
- El eje y la caja de sello están en buen estado: sin rayones profundos, corrosión ni desgaste en el diámetro donde asientan los O-rings.
- La alineación del acople bomba-motor es correcta: una desalineación genera vibración que destruye un sello nuevo en poco tiempo, sin importar qué tan bien se haya instalado.
- El área de trabajo está limpia: el polvo y las partículas metálicas son la principal causa de contaminación de caras durante el montaje.
Herramientas y materiales necesarios
| Herramienta / material | Uso |
|---|---|
| Juego de llaves Allen y de combinación métricas | Desmontaje y ajuste de tornillería |
| Calibrador Vernier | Verificar diámetro de eje y longitud instalada |
| Micrómetro de profundidad o galga | Medir la compresión del resorte |
| Alcohol isopropílico y trapo libre de pelusa | Limpieza de caras de sellado y eje |
| Grasa compatible con el elastómero | Facilitar el montaje de O-rings sin dañarlos |
| Lija fina grano 600–1000 | Desbarbar el eje (nunca las caras de sellado) |
| Extractor de rodete y llave de banco | Desmontaje del rodete para acceder al sello |
Procedimiento de instalación paso a paso
Desenergice y bloquee el equipo
Aplique el procedimiento de bloqueo y etiquetado (LOTO) del motor antes de tocar la bomba. Cierre las válvulas de succión y descarga y drene la carcasa.
Advertencia de seguridad: omitir el procedimiento LOTO con el equipo aún energizado puede provocar un arranque accidental y causar lesiones graves o la muerte. Nunca trabaje en la bomba sin confirmar el bloqueo físico y el etiquetado, aunque el interruptor parezca apagado.
Desmonte el acople y el rodete
Desconecte el acople bomba-motor, retire la carcasa o el conjunto trasero (según diseño back pull-out) y desmonte el rodete con el extractor adecuado para exponer el sello anterior.
Retire el sello dañado e inspeccione el eje
Extraiga los componentes del sello anterior. Revise el eje y la camisa (sleeve) en busca de rayones, corrosión o desgaste en la zona de asiento de los O-rings; desbarbe con lija fina solo si es necesario.
Limpie la caja de sello y el eje
Limpie a fondo con alcohol isopropílico la caja de sello, el eje y todos los componentes nuevos antes de tocarlos. Cualquier residuo de grasa vieja o partículas metálicas contaminará las caras nuevas.
Monte la cara estacionaria (seat)
Lubrique ligeramente el O-ring de la cara estacionaria, insértela en su alojamiento en la carcasa presionando de forma uniforme por el borde exterior, sin tocar la superficie de sellado con los dedos.
Monte la cara rotativa, resorte y componentes sobre el eje
Deslice sobre el eje, en el orden correspondiente, el resorte, la cara rotativa y sus O-rings, lubricando cada elastómero antes de montarlo. No apriete todavía los tornillos prisioneros.
Ajuste la compresión según la especificación del fabricante
Con el calibrador Vernier o la galga, posicione la cara rotativa en la medida de compresión exacta indicada por el fabricante y apriete los tornillos prisioneros en cruz, con torque parejo.
Reensamble el rodete, la carcasa y el acople
Monte el rodete, cierre la carcasa con una junta nueva y realinee el acople bomba-motor con reloj comparador o láser antes de acoplar definitivamente.
Cebe la bomba y verifique giro libre
Abra las válvulas, cebe completamente la bomba con fluido y gire el eje a mano para confirmar que no hay fricción ni contacto metal-metal antes de energizar el motor.
Arranque y monitoree los primeros minutos
Arranque la bomba y observe fuga, temperatura en la zona del sello y vibración durante 5 a 10 minutos. Una neblina mínima al inicio es normal mientras asientan las caras; si persiste pasados 30 minutos, revise la instalación.
Si su sello es de cartucho, los pasos 5 a 7 se simplifican: el conjunto llega pre-ensamblado y pre-comprimido sobre una camisa con un clip de transporte, por lo que solo se desliza sobre el eje, se fija la carcasa en la marca indicada y se retira el clip antes de arrancar. Esto reduce significativamente el margen de error frente al sello de componentes sueltos.
Errores comunes de instalación y cómo evitarlos
| Error | Consecuencia | Cómo evitarlo |
|---|---|---|
| Compresión insuficiente del resorte | Fuga desde el arranque, caras sin suficiente fuerza de contacto | Verificar la medida exacta del fabricante con calibrador antes de apretar |
| Compresión excesiva | Sobrecalentamiento y desgaste acelerado de caras | No "apretar de más por seguridad"; respetar la cota especificada |
| Caras contaminadas con grasa o polvo | Fuga y ruido desde el primer arranque | Limpiar con alcohol isopropílico justo antes de montar, sin tocar la cara con los dedos |
| Arranque de la bomba en seco | Daño irreversible de caras en segundos | Confirmar cebado completo antes de energizar el motor |
| Desalineación del acople no corregida | Vibración que fatiga el sello en semanas | Realinear con reloj comparador o láser tras el montaje |
| Reutilizar elastómeros desgastados | Fuga temprana por pérdida de elasticidad | Reemplazar O-rings y resorte con el kit de reparación completo |
En Sellos Mecánicos Lerma suministramos sellos y kits de reparación completos para bombas Grundfos, Altamira y Q-Pumps, además de asesoría técnica por WhatsApp durante la instalación. Si su bomba ya presenta fuga después de un cambio de sello, revise también nuestra guía sobre servicios de mantenimiento y diagnóstico.
Checklist final antes de dar la bomba por operativa
- Compresión del sello verificada contra la especificación del fabricante
- Caras de sellado limpias e inspeccionadas antes del montaje
- Tornillos prisioneros apretados en cruz y con torque parejo
- Alineación de acople verificada con reloj comparador o láser
- Bomba completamente cebada antes del arranque
- Eje girado a mano sin fricción antes de energizar el motor
- Fuga, temperatura y vibración monitoreadas durante los primeros 10 minutos
Preguntas frecuentes sobre instalación de sellos mecánicos
¿Qué herramientas necesito para instalar un sello mecánico?
Como mínimo: juego de llaves Allen y de combinación métricas, calibrador Vernier para verificar medidas de eje y caja de sello, micrómetro de profundidad para la longitud instalada, lija fina de grano 600–1000 solo para desbarbar (nunca las caras de sellado), alcohol isopropílico y trapo libre de pelusa para limpieza, grasa compatible con el elastómero para montaje, y un juego de galgas o el calibrador de compresión que indique el fabricante del sello. Para sellos de cartucho también necesita el separador o clip de transporte incluido en el empaque.
¿Cuánto tiempo toma instalar un sello mecánico en una bomba centrífuga?
En una bomba centrífuga estándar de una sola etapa, un técnico con experiencia toma entre 1 y 3 horas desde el desmontaje del sello anterior hasta el arranque de prueba, sin contar el tiempo de desmontaje del acople o la línea de succión/descarga. Bombas verticales de turbina, equipos con sello doble o accesos difíciles pueden tomar de 4 a 8 horas. Un sello de cartucho reduce el tiempo de instalación entre 30% y 50% frente a uno de componentes sueltos.
¿Cómo sé si el sello mecánico está bien comprimido?
Cada sello trae una medida de compresión específica del fabricante, expresada como la distancia entre una marca en el eje y la cara de la caja de sello, o como longitud instalada total. Se verifica con calibrador Vernier o galga antes de apretar los tornillos prisioneros. Una compresión insuficiente genera fuga; una excesiva sobrecalienta las caras. Los sellos de cartucho eliminan este riesgo porque llegan pre-comprimidos de fábrica con un clip de transporte.
¿Puedo reutilizar el elastómero o el resorte de mi sello mecánico?
No se recomienda. Los elastómeros (O-rings, fuelles) pierden elasticidad y se deforman con el uso y el calor, incluso sin daño visible; reutilizarlos es la causa más común de fugas tempranas tras una reinstalación. El resorte puede reutilizarse solo si se verifica que no tiene fatiga ni corrosión, pero conviene reemplazarlo junto con el kit de reparación completo para asegurar la vida útil completa del sello.
¿Qué pasa si instalo el sello mecánico con las caras sucias o rayadas?
Cualquier partícula de polvo, grasa sólida o rayón microscópico entre las dos caras impide que se forme la película uniforme de fluido que las lubrica, y genera fuga y sobrecalentamiento desde el primer arranque. Limpie las caras solo con alcohol isopropílico y un trapo libre de pelusa, sin tocarlas con los dedos. Si al inspeccionarlas contra la luz nota rayones o pérdida de planitud, no las instale: reemplace el par de caras.
¿Es más fácil instalar un sello de cartucho que uno de componentes?
Sí. El sello de cartucho viene pre-ensamblado y pre-comprimido de fábrica sobre una camisa con un clip de transporte, por lo que no requiere medir ni ajustar la compresión manualmente: se desliza sobre el eje, se fija la carcasa y se retira el clip. El sello de componentes sueltos requiere montar cada pieza por separado y calcular la compresión con calibrador, lo que exige más experiencia y deja más margen de error.
¿Necesito desmontar toda la bomba para cambiar el sello mecánico?
Depende del diseño. En bombas centrífugas de acople trasero (back pull-out) se puede retirar el conjunto del rodete y el sello sin desconectar la carcasa de la tubería de succión y descarga, lo que agiliza el trabajo. En otros diseños es necesario desmontar la carcasa completa. En ambos casos siempre se requiere desacoplar el motor y retirar el rodete para acceder al sello.
¿Cómo evito dañar las caras de sellado durante la instalación?
Manipule las caras siempre por el borde exterior, nunca por la superficie de contacto. Lubrique ligeramente el eje y los O-rings con grasa compatible antes de deslizar los componentes. No use herramientas metálicas para forzar el montaje: si un componente no entra con presión moderada de la mano, revise las medidas antes de continuar. Guarde las caras en su empaque original hasta el momento exacto del montaje.
¿Qué pruebas debo hacer después de instalar el sello mecánico y antes de arrancar la bomba?
Siga este orden de verificación:
- Gire el eje manualmente para confirmar que no hay fricción ni contacto metal-metal
- Verifique que la bomba esté completamente cebada antes de energizar el motor
- Arranque y observe fuga, temperatura y vibración durante 5 a 10 minutos
- Confirme que una fuga mínima tipo neblina desaparezca tras 30 minutos de operación
