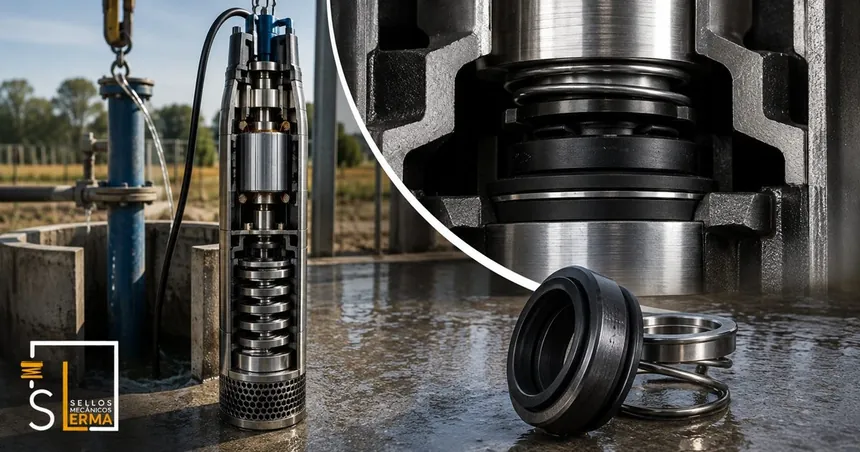

Las bombas sumergibles Altamira Serie KOR son el equipo estándar de la marca para extraer agua de pozos profundos de 4" a 10". A diferencia de una bomba de turbina de flecha larga, en un equipo sumergible el motor va bajo el agua, acoplado directamente a la bomba, y no hay ningún cabezal con sello dinámico expuesto en superficie. Ese detalle cambia por completo cómo se diagnostica una falla de sello en este tipo de equipo, y es donde más confusión vemos en pozos que operan bombas Altamira KOR en Jalisco.
Esta guía explica dónde va realmente el sello en una bomba sumergible KOR, por qué no es un sello mecánico de cartucho como en las bombas de superficie, qué señales indican que está fallando y cómo prevenir la causa más común de falla prematura: el arranque con el nivel de agua por debajo de la bomba.
¿Qué es una bomba sumergible Altamira Serie KOR?
Es una bomba centrífuga de varias etapas —impulsores apilados en serie— acoplada directamente a un motor sumergible que se instala junto con la bomba dentro del pozo, ambos suspendidos de la columna de descarga. A diferencia de una bomba de turbina de flecha larga, donde el motor queda en superficie y un eje de línea baja hasta los tazones, aquí todo el conjunto —bomba y motor— trabaja sumergido. La única conexión que sube a la superficie es el cable eléctrico protegido y la tubería de descarga.
Se usa típicamente en:
- Pozos profundos de 4" a 10" para abastecimiento de agua en plantas industriales y agrícolas.
- Cisternas y aljibes de gran profundidad.
- Sistemas de abastecimiento urbano y desarrollos habitacionales.
- Aplicaciones donde instalar una bomba de turbina de flecha larga no es práctico por la profundidad o el diámetro del pozo.
¿Dónde está el sello en una bomba sumergible KOR?
Este es el punto que más confunde a quien está acostumbrado a bombas de superficie o a bombas de turbina con cabezal de descarga. En una bomba sumergible KOR no hay ningún elemento de sellado accesible en la superficie: el sello está dentro del conjunto, en el acople entre la sección hidráulica (los impulsores) y la cámara del motor sumergible, en el punto exacto donde el eje sale del motor hacia la bomba.
Ese sello cumple dos funciones a la vez: evita que el agua del pozo —con su arena y sedimento— entre a la cámara del motor, y evita que el líquido interno del motor (agua limpia o dieléctrico, usado para enfriamiento y lubricación) se fugue hacia el pozo. No es un componente que se ajuste o repare en campo: solo se revisa y se reemplaza cuando el equipo se saca completo del pozo.
| Característica | Bomba de turbina (flecha larga) | Bomba sumergible KOR |
|---|---|---|
| Ubicación del motor | Superficie | Sumergido, acoplado a la bomba |
| Punto de sellado | Cabezal de descarga, accesible | Interno, entre bomba y motor |
| Tipo de sello | Empaque de cuerda o cartucho | Sello de labio / especial según modelo |
| Servicio de sello | En campo, sin sacar la bomba | Solo sacando el equipo del pozo |
| Señal de falla típica | Fuga visible en el cabezal | Disparo de breaker, caída de megado |
En nuestra página de la marca Altamira tenemos la tabla de referencia de sello por serie: para KOR y su equivalente NX, el tipo de sello es de labio o especial, distinto del sello mecánico de cartucho de caras planas que usan las bombas de superficie Altamira como FLUX, LOTUS o SCALA.
Por qué el sello de una bomba sumergible no se ajusta ni se repara en campo
En una bomba de turbina o en una bomba centrífuga horizontal, un técnico puede llegar a planta, abrir el cabezal o la caja de sello, y cambiar el sello mecánico o ajustar el empaque sin desmontar el resto del equipo. En una bomba sumergible KOR eso no es posible: el sello está sellado de fábrica dentro del conjunto motor-bomba, bajo el agua del pozo. Para revisarlo o reemplazarlo hay que sacar todo el equipo del pozo —bomba, motor y tramo de cable— y desarmarlo en taller.
Esto hace que el diagnóstico se apoye en señales indirectas antes de decidir sacar el equipo: comportamiento eléctrico del motor, presión y caudal entregados, y calidad del agua de descarga, más que en una inspección visual de fuga como en un cabezal expuesto.
Retos propios del sello en una bomba sumergible
- Empuje axial dentro del motor: a diferencia de una bomba de turbina donde el cojinete de empuje suele estar en la superficie, en un conjunto sumergible el cojinete de empuje (tipo Kingsbury) va dentro del propio motor, porque este recibe directamente toda la carga axial de las etapas. Un cojinete desgastado transmite juego axial al sello de labio y acelera su desgaste.
- Enfriamiento del motor por el flujo del pozo: el motor sumergible depende del agua que pasa a su alrededor para disipar calor. Si el nivel dinámico baja o el flujo se reduce, el motor se calienta y ese calor adicional también afecta al sello de labio.
- Arena y sedimento: pozos sin filtro de grava adecuado desgastan el sello de labio con mayor rapidez, permitiendo que la arena llegue hasta la cámara del motor.
- Arranques y paros frecuentes: cada ciclo de arranque somete al sello y al bobinado del motor a un esfuerzo térmico y mecánico adicional, más notorio en pozos controlados por flotador o electrodo con poca histéresis.
Impulsores flotantes: la primera línea de defensa contra la arena
Antes de llegar al sello del motor, la Serie KOR ya incorpora de fábrica impulsores flotantes anti-atascamiento, un diseño pensado para tolerar mejor el agua de pozo con partículas y reducir el roce y desgaste interno que, con el tiempo, termina llegando hasta el acople del motor. Aun así, en pozos con arena fina persistente conviene revisar el diseño del filtro de grava del pozo: es más barato corregir la entrada de arena en el pozo que reemplazar motores sumergibles con frecuencia.
Para confirmar la referencia exacta del sello o kit de reconstrucción necesitamos el modelo del motor (KOR3, KOR20, KOR53 u otro) y los datos de placa del equipo. En Sellos Mecánicos Lerma damos servicio a bombas Altamira de esta familia, además de Grundfos y Q-Pumps.
Cómo prevenir la falla más común: arranque con nivel bajo
La causa número uno de falla prematura en una bomba sumergible KOR es la misma que en cualquier bomba, agravada por el hecho de que aquí el propio motor depende del agua para enfriarse: operar con el nivel del pozo por debajo de la succión de la bomba. Unos minutos en esa condición no solo dañan el sello de labio; pueden sobrecalentar y quemar el bobinado del motor, lo que obliga a reemplazar el conjunto completo en vez de solo el sello.
La prevención pasa por instalar un protector de bajo nivel (electrodo, flotador o transmisor de presión) que detenga el equipo antes de que el pozo llegue al nivel mínimo seguro, junto con un protector de sobrecarga que corte el motor ante un consumo de amperaje anormal.
¿Su bomba sumergible Altamira KOR dispara el breaker o perdió presión?
En Sellos Mecánicos Lerma diagnosticamos el equipo, medimos resistencia de aislamiento y le cotizamos el kit de sello o la reconstrucción del motor sumergible. Envíos a toda la República Mexicana.
Mantenimiento preventivo de una bomba sumergible KOR
Como el sello no es accesible sin sacar el equipo, el mantenimiento preventivo se enfoca en protección eléctrica y monitoreo indirecto, no en inspección visual:
- Cada 6 meses: verificar el funcionamiento del protector de bajo nivel y del protector de sobrecarga.
- 1-2 veces al año: medir la resistencia de aislamiento del motor con megóhmetro; una caída sostenida es la señal más temprana de entrada de humedad por el sello.
- En cada arranque tras un paro largo: confirmar que el nivel del pozo está por encima del mínimo seguro antes de energizar el motor.
- Ante caída de presión o caudal: no esperar a que el motor falle por completo; sacar el equipo para revisión programada suele costar menos que una falla eléctrica total.
Si su planta ya tiene un programa de mantenimiento preventivo para el resto de sus bombas, vale la pena incluir explícitamente el monitoreo eléctrico de los equipos sumergibles: al no tener un cabezal visible que gotee, suelen quedar fuera de la ruta de inspección habitual hasta que fallan por completo. Conozca más sobre cómo estructurar este tipo de programa en nuestra página de mantenimiento preventivo de bombas.
