Cuando una destilería de tequila nos llama por un sello mecánico que vuelve a fallar una y otra vez en la misma bomba, casi siempre se trata de la misma línea: la que mueve vinazas, el residuo líquido que queda en el fondo del alambique después de destilar el mosto fermentado. A diferencia del mosto o del tequila destilado, la vinaza combina calor sostenido, acidez y sólidos abrasivos en una sola corriente, y es la condición de servicio más exigente —no la más conocida— de todo el proceso tequilero para un sello mecánico.
En esta guía explicamos qué hace agresivas a las vinazas para un sello, qué caras, elastómero y metalurgia resisten ese servicio, y cuándo conviene un diseño de sello doble o un sistema de flujo adicional en lugar de un sello estándar de reemplazo.
Qué son las vinazas y por qué son distintas al mosto o al destilado
Durante la destilación, el alcohol y los compuestos volátiles del mosto fermentado se separan por calor en la columna o el alambique. Lo que queda en el fondo —la vinaza— ya casi no contiene alcohol, pero conserva o concentra todo lo demás: ácidos orgánicos del mosto, fibra de agave residual, restos de levadura y una carga orgánica alta, y sale del proceso caliente, con frecuencia entre 70 y 95 °C según el punto exacto de la línea.
Esa combinación es distinta de la que enfrenta un sello en el mosto o en el tequila destilado, que ya cubrimos en nuestra guía de sellos mecánicos para la industria tequilera en Jalisco: ahí el reto principal es el alcohol y la fibra en suspensión a temperatura moderada; en vinazas, el reto principal es el calor sostenido y la acidez, con menos alcohol pero más temperatura y más carga orgánica.
| Condición | Referencia típica (confirme en su línea) | Por qué afecta al sello |
|---|---|---|
| Temperatura | 70 – 95 °C, con picos en arranques | Acelera el envejecimiento del elastómero si no está especificado para ese rango |
| pH | 3.5 – 4.8 (ácido) | Ataca aglomerantes metálicos de caras no inertes y metalurgia de baja aleación |
| Sólidos suspendidos | Fibra de agave y residuos de levadura | Actúan como abrasivo fino constante sobre las caras de sellado |
| Carga orgánica | DQO muy alta | Favorece olores que un sello con fuga vuelve más visibles para la planta |
Caras de sellado: carburo de silicio, no carburo de tungsteno

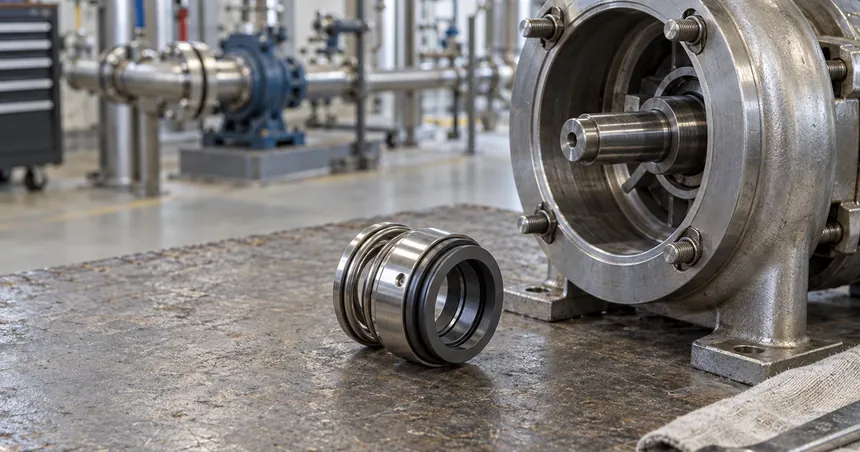

Para vinazas recomendamos caras de carburo de silicio (SiC/SiC) en lugar de combinaciones con carbono-grafito o de carburo de tungsteno. El carburo de silicio resiste bien tanto la abrasión de la fibra como el medio ácido, porque es prácticamente inerte en ese rango de pH. El carburo de tungsteno, en cambio, usa un aglomerante metálico que puede corroerse de forma selectiva en presencia de ácidos orgánicos, dejando porosidad en la cara mucho antes de que el material se desgaste por completo. Puede ver la comparación completa en nuestra guía de carburo de silicio vs. carburo de tungsteno en sellos mecánicos.
Una advertencia: el SiC/SiC es la combinación más sensible a trabajar sin líquido entre las caras. En arranques con la línea vacía, vaciados o succión con problemas, las caras pueden sobrecalentarse y dañarse en poco tiempo, por duras que sean. Por eso conviene asegurar que la bomba arranque cebada y, cuando la línea lo permita, apoyarse en un flush o plan de sellado.
Elastómero: el criterio cambia frente al mosto y al destilado
En mosto y destilado, el elastómero se elige principalmente por su compatibilidad con el alcohol —de ahí que EPDM y Viton grado FDA sean los estándares en esas etapas—. En vinazas, el alcohol ya casi no está presente, así que el criterio principal pasa a ser la resistencia al calor sostenido y a la acidez:
- EPDM: resiste bien el calor sostenido en medio ácido diluido y suele ser suficiente para la mayoría de las líneas de vinaza; confirme el límite del compuesto específico con su temperatura real.
- Viton (FKM): alternativa cuando la línea opera en el extremo alto del rango de temperatura, cuando la vinaza se concentra antes de su disposición final, o si hay trazas de aceites de cola en el fondo del alambique que harían que el EPDM se hinche. Puede revisar los límites exactos en nuestra guía de sellos de Viton (FKM): temperatura máxima y compatibilidad química.
Y los lavados: si la línea se limpia con sosa cáustica u otros químicos, el elastómero y los metales deben resistir también esas condiciones. En ese caso el EPDM es el primer candidato; el Viton (FKM) se lleva peor con sosa caliente, así que conviene confirmarlo contra el programa de limpieza real antes de elegirlo.
Metalurgia: 316L como base, no como suposición
La herrajería del sello y las partes húmedas de la bomba deben ser, como mínimo, acero inoxidable AISI 316L, por su resistencia a la corrosión ácida. Esto no sustituye un análisis real del efluente: si el laboratorio de la planta reporta cargas de sulfatos o cloruros más altas de lo habitual en esa línea específica, conviene evaluar una aleación superior —dúplex o Hastelloy— en los componentes más expuestos antes de que aparezca corrosión localizada.
¿Sello simple o sello doble para vinazas?
Criterio práctico: en líneas cortas de transferencia hacia la planta de tratamiento, un sello simple bien especificado en SiC/SiC y el elastómero correcto suele ser suficiente. Un sello doble con fluido barrera se justifica cuando se busca proteger los rodamientos del calor y la acidez, o cuando contener el olor característico de las vinazas es relevante para la operación —por ejemplo, en plantas cercanas a zonas habitadas o bajo auditoría ambiental activa.
En líneas con alta carga de sólidos, además del material de las caras, conviene considerar un sistema de flujo tipo Plan 32 que inyecte un fluido limpio junto a las caras para mantenerlas libres de fibra y más frías; es el mismo principio que recomendamos para mosto con fibra de agave en nuestra guía de sellos mecánicos para la industria tequilera, y que documentamos con más detalle en nuestra guía de normas API 682 para sellos mecánicos.
Bombas y mantenimiento para la línea de vinazas
La línea de vinazas suele conectar el alambique con la planta de tratamiento de efluentes o con el sistema de disposición final de la destilería, y en ese tramo trabajamos con bombas de proceso de carcasa en acero inoxidable, no necesariamente con las bombas sanitarias lobulares que se usan en mosto o jarabes. Si su planta usa bombas Altamira en ese tramo —somos proveedores de bombas y refacciones Altamira—, podemos recomendar el sello correcto según el modelo exacto. Para equipos de otra marca o diseños fuera de catálogo, fabricamos el sello equivalente bajo nuestra marca propia Lerma con la combinación de caras, elastómero y metalurgia descrita en esta guía.
Por el desgaste abrasivo constante de los sólidos suspendidos, esta línea conviene incluirla en el programa de mantenimiento preventivo de la planta con una frecuencia de inspección mayor que la de líneas de agua limpia. Puede revisar la disponibilidad de sellos con estas especificaciones en nuestro catálogo de sellos mecánicos.
Señales de que el sello de la línea de vinazas está fallando
Casi nunca falla de golpe. Antes del paro suele avisar:
| Síntoma | Causa probable | Riesgo si no se atiende |
|---|---|---|
| Goteo constante en la zona del sello | Caras desgastadas, elastómero degradado o desalineación | Pérdida de producto, corrosión y paro forzoso |
| Fuga que aumenta después de arranques | Operación en seco o cara dañada | Falla repentina en plena producción |
| Elastómero duro, agrietado o hinchado | Incompatibilidad con el fluido o con los químicos de limpieza, o calor excesivo | Pérdida de carga del resorte y fuga progresiva |
| Caras rayadas u opacas | Abrasión por fibra y sólidos | Desgaste acelerado y entrada de vinaza entre caras |
| Corrosión en resortes o asientos | Metalurgia insuficiente para la acidez o la limpieza | Debilitamiento y falla prematura |
| Vibración o calentamiento en la bomba | Desgaste, desalineación o trabajo en seco | Daño a rodamientos y eje |
Errores comunes al reemplazar el sello
Un sello nuevo puede fallar igual de rápido si no se corrige la causa original. Estos son los errores que más se repiten:
- Instalar un sello equivalente solo por medidas, sin confirmar su compatibilidad con la vinaza.
- Reutilizar un elastómero que ya muestra hinchazón, endurecimiento o microgrietas.
- No revisar el estado del eje, la camisa o el asiento del sello.
- Dejar residuo de vinaza endurecida en la cavidad del sello.
- Arrancar la bomba en seco o vaciar la línea con la bomba en marcha.
- Ignorar la temperatura real de trabajo.
Si el sello nuevo también gotea, revise nuestra guía sobre por qué una bomba sigue goteando después de cambiar el sello.
¿Sello de cartucho o fabricado a medida?
Un sello de cartucho llega premontado, lo que reduce errores de instalación y acelera el cambio; es útil cuando el personal de mantenimiento necesita reemplazarlo rápido y con la alineación correcta. Un sello fabricado a medida conviene cuando la bomba es antigua o ya no tiene refacción original, cuando las dimensiones no corresponden a un modelo estándar o cuando las condiciones del fluido piden una combinación específica de materiales.
¿Tiene un sello que falla en la línea de vinazas?
Para recomendarle bien, envíenos: marca y modelo de la bomba, diámetro de eje o medidas del sello, temperatura y presión, RPM, tipo de limpieza de la línea y una foto del sello retirado. Con eso le recomendamos la combinación de caras, elastómero y metalurgia adecuada.
Conclusión: la vinaza exige su propia especificación, no la del mosto
Tratar la línea de vinazas con el mismo sello que se usa en mosto o en destilado es el error más común que vemos en destilerías: el calor sostenido y la acidez de la vinaza exigen caras de carburo de silicio, un elastómero elegido por su resistencia térmica más que por su compatibilidad con alcohol, y metalurgia 316L como mínimo. Especificar el sello para esta línea de forma independiente evita paros no programados y fugas que, por el olor y la carga orgánica de las vinazas, son de las más visibles para cualquier auditoría ambiental de la planta.
