Es una de las dudas más comunes que recibimos en el taller: un jefe de mantenimiento necesita el sello mecánico para su bomba Grundfos CR o CRN, y no está seguro de si son piezas distintas o si puede pedir "el mismo sello" indistintamente. La confusión es entendible: CR y CRN comparten la misma familia de bombas centrífugas multietapa verticales, la misma numeración de tamaños y, en la mayoría de los casos, la misma cámara de sellado. Lo que sí cambia —y por qué existen dos series separadas— es el material de construcción de la carcasa.
En este artículo explicamos la diferencia real entre CR y CRN, cuándo tiene sentido elegir cada una, y sobre todo, cómo identificar el sello mecánico correcto para no comprar la pieza equivocada.
¿Qué es la serie Grundfos CR?
La serie CR es la línea de bombas centrífugas multietapa verticales de Grundfos con carcasa y base en hierro fundido, mientras que las partes en contacto directo con el fluido (rodetes, difusores y eje) son de acero inoxidable. Es la opción más usada cuando el fluido es agua limpia o de proceso no agresivo, y donde el presupuesto es un factor relevante frente a una versión totalmente inoxidable.
¿Qué es la serie Grundfos CRN?
La serie CRN es hidráulicamente idéntica a la CR para un mismo tamaño —mismo rodete, misma curva de caudal y presión— pero construida completamente en acero inoxidable AISI 304 o 316, incluyendo carcasa y base. Es la opción recomendada cuando el fluido es corrosivo, cuando hay requisitos de higiene (alimentos, bebidas, farmacéutica) o cuando el ambiente de instalación es húmedo o corrosivo.

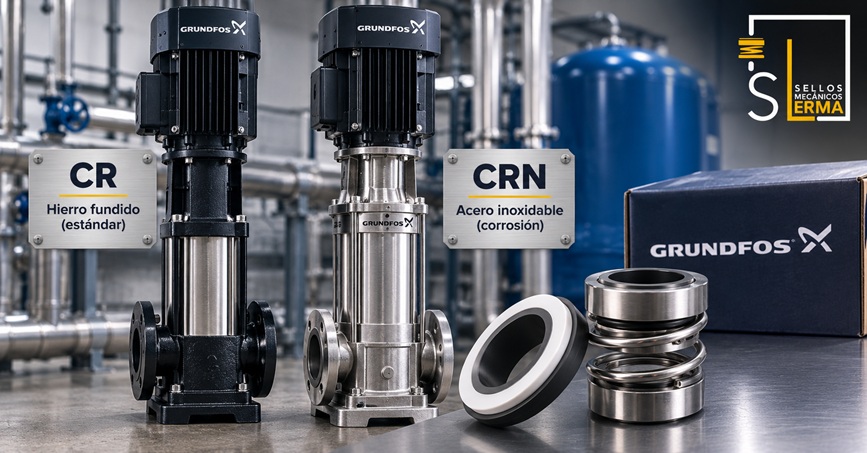

CR vs CRN: tabla comparativa
| Característica | Grundfos CR | Grundfos CRN |
|---|---|---|
| Carcasa y base | Hierro fundido | Acero inoxidable (AISI 304/316) |
| Rodete, difusor y eje | Acero inoxidable | Acero inoxidable |
| Curva de caudal/presión | Igual a la CRN equivalente | Igual a la CR equivalente |
| Resistencia a corrosión | Media (limitada por la carcasa) | Alta |
| Uso típico | Agua limpia, proceso general | Químicos, higiene, agua agresiva, intemperie |
| Costo inicial | Menor | Mayor |
| Cámara de sellado y tamaño de sello mecánico | Igual a la CRN equivalente | Igual a la CR equivalente |
El dato clave de esa última fila es el que suele resolver la confusión: en la gran mayoría de los tamaños, el sello mecánico de una CR y de su CRN equivalente es el mismo, porque la cámara de sellado tiene las mismas dimensiones independientemente del material de la carcasa. La letra que distingue a CR de CRN no aparece en el código del sello.
¿Entonces qué sello necesito pedir?
Lo que realmente determina el sello correcto no es si su bomba es CR o CRN, sino tres datos: el tamaño de la bomba (el número después de CR/CRN, por ejemplo 15, 32 o 64), el diámetro del eje en la cámara de sellado, y el fluido que maneja, que determina el material de caras y el elastómero correcto. Grundfos identifica esta combinación con un código de tres a cuatro letras al final del número de tipo completo de la bomba, por ejemplo HQQE o BQQE.
| Código de sello | Caras de sellado | Elastómero | Uso típico |
|---|---|---|---|
| BQQE | Carburo de tungsteno | EPDM | Agua tratada, servicio general |
| HQQE | Carburo de silicio | EPDM | Agua con sólidos, ciclos CIP |
| HQQV | Carburo de silicio | FKM (Viton) | Químicos agresivos, temperatura alta |
| AQQE | Aluminio/cerámica | EPDM | Agua limpia, caudal medio |
Este código aplica igual sobre una carcasa CR o CRN del mismo tamaño. Si su bomba maneja agua limpia sin exposición química, un cambio de CR a CRN por temas de corrosión de carcasa no obliga a cambiar de código de sello; si en cambio cambia el fluido de proceso (por ejemplo, se agrega un químico de limpieza CIP), ahí sí conviene revisar si el código de sello sigue siendo el adecuado, sin importar si la bomba es CR o CRN.
Cómo identificar el modelo exacto de su bomba
- Lea la placa de datos: el número de tipo completo (por ejemplo CR 15-2 A-F-A-E-HQQE) contiene el modelo, tamaño, número de etapas y código de sello en un solo dato.

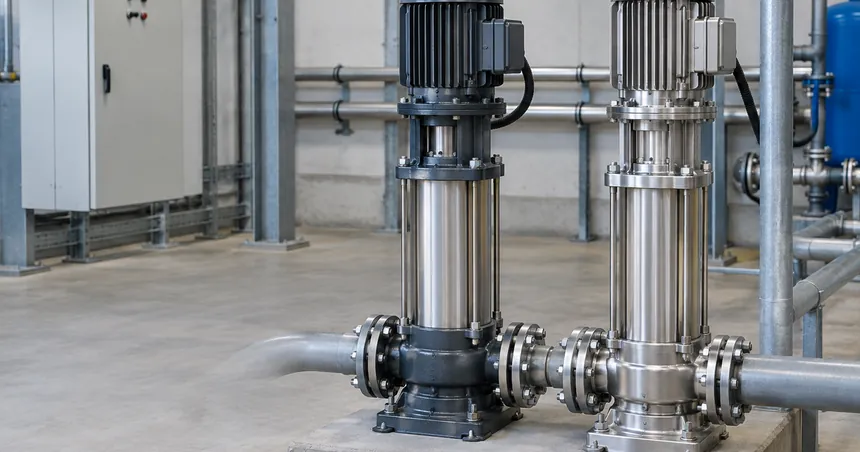

- Identifique visualmente el material: la CR tiene carcasa gris oscura pintada (hierro fundido); la CRN se ve en acero inoxidable pulido, sin pintura.
- Si la placa no es legible: el número de serie grabado en la carcasa también permite rastrear el modelo exacto con el fabricante o con nuestro equipo técnico.
- Como último recurso: mida el diámetro del eje en la cámara de sellado y describa el fluido que maneja la bomba; con eso podemos acotar la referencia correcta.
En Sellos Mecánicos Lerma somos distribuidores de Grundfos y damos servicio, sello y refacciones para toda la línea CR y CRN. Si tiene dudas sobre el número de tipo de su bomba, puede enviarnos una foto de la placa de datos y se lo confirmamos sin costo.
Error común: pedir el sello "por número de modelo genérico" (solo "CR 15" o "CRN 15") sin el código de sello completo de la placa. Dos bombas del mismo tamaño pueden tener sellos con materiales distintos según el fluido para el que se configuraron originalmente. Confirmar el código completo evita recibir una pieza que no compensa correctamente o que falla en semanas por incompatibilidad química.
¿Cuándo conviene comprar una CRN en lugar de una CR?
Si está evaluando reemplazar o especificar una bomba nueva —no solo el sello—, estos son los criterios prácticos que usamos con nuestros clientes:
- Elija CR si maneja agua limpia o de proceso no agresivo, en interior, y el costo inicial es un factor determinante.
- Elija CRN si el fluido es corrosivo (químicos, salmueras, agua con cloro), si hay requisitos de higiene o grado alimenticio/farmacéutico, o si la bomba estará expuesta a intemperie o a lavados frecuentes que corroerían una carcasa de hierro fundido.
- Si su planta ya tiene bombas CR trabajando bien en el mismo servicio, normalmente no hay razón técnica para migrar a CRN solo por el sello mecánico: el sello no es el factor que distingue a las dos series.
