Pedir un balero SKF con la medida equivocada es uno de los errores más comunes —y más caros— cuando un equipo está parado esperando la refacción. Un rodamiento que se ve "casi igual" pero le falta o le sobra una fracción de milímetro en el diámetro interior simplemente no entra, o entra sin el ajuste correcto y falla en semanas. La forma de evitarlo es sencilla: saber leer la designación del balero y, cuando esa designación no es legible, saber medirlo correctamente.
Esta guía explica cómo interpretar el número de un balero SKF, cómo medir diámetro interior (DI), diámetro exterior (DE) y ancho con un calibrador, y los errores más frecuentes que llevan a pedir la referencia incorrecta.
Por qué es tan importante medir bien antes de comprar
En bombas centrífugas y motores eléctricos, el balero trabaja con un ajuste de precisión: demasiado holgado genera vibración y desgaste acelerado; demasiado apretado genera calentamiento y puede dañar la pista del rodamiento al montarlo. Una diferencia de apenas 2 o 3 mm en diámetro exterior, o de 1 mm en ancho, puede significar que el balero no entra en su alojamiento o que queda con un juego axial que compromete el desempeño de todo el equipo, incluyendo el sello mecánico que suele compartir el mismo eje.
Cómo leer la designación de un balero SKF (por ejemplo, 6205 2RS)
La mayoría de los rodamientos rígidos de bolas que se usan en bombas y motores industriales siguen un sistema de numeración estándar. Tomando como ejemplo 6205 2RS:
- Primer dígito (6): tipo de rodamiento — rígido de bolas (deep groove ball bearing).
- Segundo dígito (2): serie de dimensiones — en este caso, serie 6200 (ligera). Junto con el primer dígito forma el prefijo de serie: 6000, 6200 o 6300.
- Dos últimos dígitos (05): código de diámetro interior. Para códigos de 04 en adelante, se multiplica por 5: 05 × 5 = 25 mm de diámetro interior.
- Sufijo (2RS): tipo de sellado o blindaje — en este caso, sellos de hule con contacto en ambos lados.
Código de diámetro interior (bore code)
| Código | Diámetro interior | Regla |
|---|---|---|
| 00 | 10 mm | Excepción fija |
| 01 | 12 mm | Excepción fija |
| 02 | 15 mm | Excepción fija |
| 03 | 17 mm | Excepción fija |
| 04 | 20 mm | Código × 5 |
| 05 | 25 mm | Código × 5 |
| 06 | 30 mm | Código × 5 |
| 07 | 35 mm | Código × 5 |
| 08 | 40 mm | Código × 5 |
| 09 | 45 mm | Código × 5 |
| 10 | 50 mm | Código × 5 |
Sufijos más comunes
| Sufijo | Significado |
|---|---|
| 2RS / 2RS1 | Sellos de hule con contacto en ambos lados (mejor protección) |
| RS1 | Sello de hule en un solo lado |
| ZZ / 2Z | Blindaje metálico sin contacto en ambos lados (menor fricción) |
| Z | Blindaje metálico en un solo lado |
| C3 | Holgura interna mayor a la normal |
| C4 | Holgura interna mayor que C3 |
Importante: el código de diámetro interior se repite entre series. Un 6004, un 6204 y un 6304 tienen los tres 20 mm de diámetro interior, pero distinto diámetro exterior y ancho. Por eso, cuando el número no es legible, medir solo el diámetro interior no basta para identificar la referencia exacta — necesita las tres medidas. Puede consultar la tabla completa de medidas por serie para comparar sus resultados.

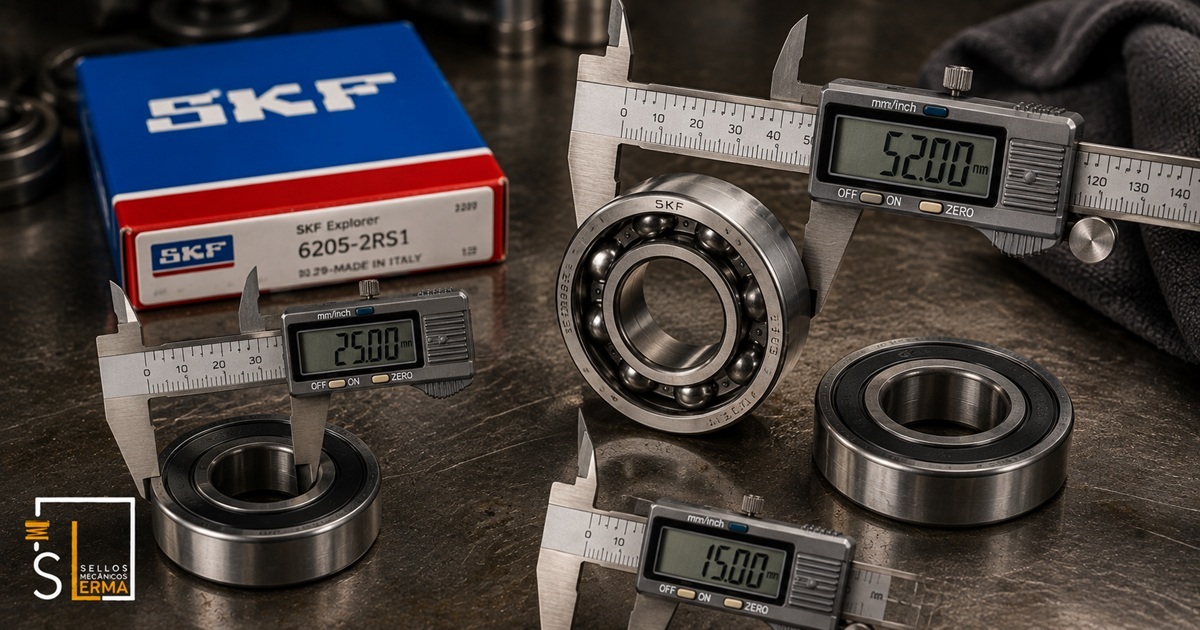

Cómo medir un balero con calibrador, paso a paso
Use un calibrador vernier (pie de rey) digital o de carátula, con resolución de al menos 0.05 mm. Una regla o cinta métrica no tiene la precisión suficiente para distinguir, por ejemplo, un 6204 (20 mm) de un 6205 (25 mm) con confianza.
- Diámetro interior (DI): con el balero fuera de su alojamiento, abra las quijadas internas del calibrador dentro del anillo interior y tome la lectura. Repita en dos o tres puntos girando el balero, porque el desgaste puede dejarlo ligeramente ovalado; use el promedio.

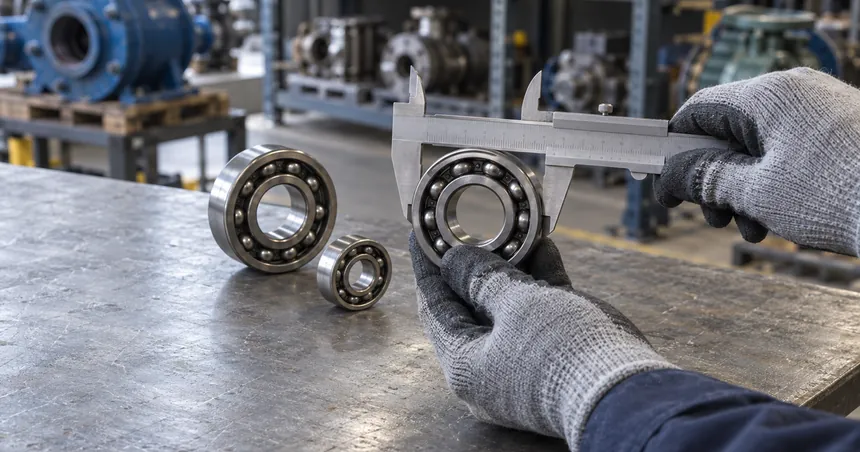

- Diámetro exterior (DE): con las quijadas externas, mida sobre el anillo exterior en al menos dos puntos a 90° entre sí, por la misma razón de ovalización por desgaste.
- Ancho: use las quijadas de profundidad del calibrador, o mida directamente entre las dos caras planas del rodamiento, de un anillo al otro.
- Si el balero sigue montado y no puede retirarlo: mida el diámetro del eje donde asienta (equivale al DI del balero, por el ajuste de interferencia) y el diámetro del alojamiento o chumacera (equivale al DE). El ancho es más difícil de estimar sin desmontar; si no puede medirlo, indíquenos el modelo del equipo y lo confirmamos con los datos de fábrica.
¿Necesita confirmar la medida exacta de su balero SKF?
Envíenos las tres medidas (DI, DE y ancho) o el número de designación si es legible, y le confirmamos disponibilidad y precio sin costo. Envíos a toda la República Mexicana.
Qué hacer si el número no es legible o el balero está muy desgastado
Es común que el número de designación se borre por corrosión, grasa endurecida o desgaste superficial, sobre todo en baleros que llevan años en operación. Cuando eso pasa, mida las tres dimensiones —DI, DE y ancho— y compárelas contra la tabla de referencias de las series 6000, 6200 y 6300. Con las tres medidas casi siempre es posible identificar la designación exacta, incluso sin ver el número original. Si el resultado no coincide con ninguna serie estándar, es probable que se trate de un rodamiento distinto (de rodillos, cónico o de agujas); en ese caso indíquenos el equipo y la aplicación para orientarle.
Errores comunes al medir un balero
- Usar una regla en vez de calibrador y redondear la medida "a ojo", lo que hace fácil confundir series contiguas.
- Medir en un solo punto sin detectar la ovalización que deja el desgaste, especialmente en baleros que ya venían fallando.
- Confundir el diámetro de la carcasa o chumacera con el del balero cuando hay una camisa, buje o adaptador intermedio entre el balero y el alojamiento.
- Suponer la serie por apariencia en vez de confirmar diámetro exterior y ancho: dos baleros con el mismo DI pueden pertenecer a series distintas y no ser intercambiables en el mismo alojamiento.
Medidas más solicitadas para bombas y motores industriales
Estas son algunas de las medidas que más se cotizan en talleres y plantas de Guadalajara. Para la tabla completa de las tres series (6000, 6200 y 6300), consulte nuestra página de baleros SKF.
| Designación | Diámetro interior | Diámetro exterior | Ancho |
|---|---|---|---|
| 6004 | 20 mm | 42 mm | 12 mm |
| 6204 | 20 mm | 47 mm | 14 mm |
| 6205 | 25 mm | 52 mm | 15 mm |
| 6305 | 25 mm | 62 mm | 17 mm |
| 6208 | 40 mm | 80 mm | 18 mm |
| 6308 | 40 mm | 90 mm | 23 mm |
En Sellos Mecánicos Lerma vendemos baleros y rodamientos SKF genuinos en variantes selladas (2RS) y blindadas (ZZ), como complemento natural a nuestro servicio de sellos mecánicos: es común que el mismo mantenimiento que requiere un sello nuevo también requiera cambiar los baleros del eje. Consulte disponibilidad en nuestro catálogo o envíenos sus medidas directamente.
Preguntas frecuentes sobre cómo medir un balero SKF
¿Qué significan los números de la designación de un balero SKF, por ejemplo 6205?
En 6205: el primer dígito (6) indica el tipo de rodamiento, rígido de bolas; el segundo dígito (2) es la serie de dimensiones (extra ligera, ligera o mediana); y los dos últimos dígitos (05) son el código de diámetro interior. Para códigos de 04 en adelante, se multiplica por 5 para obtener el diámetro interior en milímetros: 05 × 5 = 25 mm. Así, un 6205 tiene 25 mm de diámetro interior, en la serie ligera (6200).
¿Cómo mido el diámetro interior (DI) de un balero sin desmontarlo del eje?
Si el balero sigue montado en el eje y no puede retirarlo, mida el diámetro del eje donde asienta el balero con un calibrador vernier o micrómetro: ese valor coincide con el diámetro interior (DI) del rodamiento, ya que el ajuste entre eje y balero es de interferencia ligera. Tome la medida en dos o tres puntos alrededor del eje y promedie, porque el desgaste puede dejarlo ligeramente ovalado.
¿Cómo mido el diámetro exterior (DE) y el ancho de un balero?
Con el balero fuera del alojamiento, mida el diámetro exterior con el calibrador abriendo las quijadas externas sobre el anillo exterior, en al menos dos puntos a 90° para detectar ovalización. El ancho se mide con las quijadas de profundidad o directamente entre las dos caras planas del rodamiento, de un anillo al otro. Si el balero sigue en su alojamiento (chumacera o tapa), el diámetro del alojamiento equivale al diámetro exterior del balero.
¿Qué herramienta necesito para medir un balero con precisión?
Un calibrador vernier (pie de rey) digital o de carátula, con resolución de al menos 0.05 mm, es suficiente para la gran mayoría de baleros industriales. Evite usar una regla o cinta métrica: el margen de error es demasiado grande para distinguir, por ejemplo, un 6204 (20 mm) de un 6205 (25 mm) con confianza. Para aplicaciones críticas o tolerancias ajustadas, un micrómetro exterior da mayor precisión.
¿Qué significan los sufijos como 2RS, ZZ o C3 en la designación SKF?
2RS (o 2RS1) indica sellos de hule con contacto en ambos lados, para mejor protección contra polvo y humedad. ZZ (o 2Z) indica blindaje metálico sin contacto en ambos lados, con menor fricción. Un sufijo con una sola letra (RS1, Z) indica sellado o blindaje en un solo lado. C3 indica holgura interna mayor a la normal, usada en aplicaciones con ajuste apretado o temperatura elevada; C4 es una holgura aún mayor. Estos sufijos no cambian las medidas DI/DE/ancho, solo la protección y la holgura interna.
¿Qué diferencia hay entre las series 6000, 6200 y 6300 con el mismo diámetro interior?
Un 6004, un 6204 y un 6304 comparten el mismo diámetro interior (20 mm) pero tienen distinto diámetro exterior y ancho: la serie 6000 es extra ligera (menor DE, menor capacidad de carga), la 6200 es ligera (uso general) y la 6300 es mediana (mayor DE y ancho, mayor capacidad de carga). Por eso no basta con conocer el diámetro interior: siempre debe confirmar también el diámetro exterior y el ancho para identificar la serie correcta.
¿Puedo calcular la designación solo con el diámetro interior?
Solo de forma aproximada. El diámetro interior le da el código de bore (por ejemplo 25 mm = código 05), pero ese código se repite en varias series (6005, 6205, 6305, entre otras) con distinto diámetro exterior y ancho. Para llegar a la designación exacta necesita medir también el diámetro exterior y el ancho, o bien leer el número directamente del balero si aún es legible.
¿Qué hago si el balero no tiene número legible o está muy desgastado para leerlo?
Mida las tres dimensiones —diámetro interior, diámetro exterior y ancho— y compárelas contra una tabla de referencia de series comunes (6000, 6200, 6300), como la de nuestra página de baleros SKF. Con las tres medidas casi siempre es posible identificar la designación exacta. Si el balero es atípico o las medidas no coinciden con ninguna serie estándar, envíenos las tres medidas o el equipo donde se instala y se lo confirmamos sin costo.
¿Qué errores comunes se cometen al medir un balero y piden la referencia equivocada?
Los más frecuentes: usar una regla en vez de calibrador y redondear la medida; medir el balero en un solo punto sin detectar ovalización por desgaste; confundir el diámetro exterior de la carcasa o chumacera con el del balero cuando hay una camisa o buje intermedio; y suponer la serie (6000, 6200 o 6300) solo por apariencia en vez de confirmar diámetro exterior y ancho. Cualquiera de estos errores puede llevar a pedir un balero que no entra o que queda flojo en su alojamiento.
¿Dónde comprar el balero SKF correcto en Guadalajara una vez identificada la medida?
Sellos Mecánicos Lerma está en Cardenal 1090, Col. Morelos, Guadalajara, Jalisco (C.P. 44910). Vendemos baleros y rodamientos SKF genuinos de las series 6000, 6200 y 6300, en variantes selladas (2RS) y blindadas (ZZ). Si nos envía las medidas de DI, DE y ancho, o el número de designación si es legible, le confirmamos disponibilidad y precio sin costo, con envíos a toda la República Mexicana.
