Es la pregunta que más retrasa una cotización de sello mecánico: "necesito el sello para mi bomba, pero no sé la medida exacta del eje". Es comprensible —muchas placas de datos están desgastadas o ilegibles, y no todos los talleres cuentan con un vernier a la mano— pero es también el error de compra más costoso, porque un sello con el diámetro equivocado no se puede instalar: o no entra, o queda flojo y fuga desde el primer arranque.
En este artículo explicamos, paso a paso, cómo medir correctamente el diámetro del eje de su bomba, en qué punto exacto debe tomar la medida, y cómo interpretar el resultado contra los diámetros estándar de fábrica para pedir el sello correcto a la primera.
¿Por qué el diámetro del eje es el dato más crítico de todos?
El sello mecánico se fabrica con un diámetro interior fijo en la cara rotativa, diseñado para generar la compresión exacta contra el eje. A diferencia de otras piezas de la bomba, el sello no tiene margen de ajuste: no se puede limar, expandir ni comprimir para adaptarlo a un eje de medida distinta. Por eso, entre todos los datos técnicos que se piden para cotizar un sello —fluido, temperatura, presión, marca de bomba— el diámetro del eje es el único que determina, de entrada, si la pieza física entra o no en su equipo.
Herramientas que necesita
- Vernier (calibrador) digital o analógico con resolución de 0.02 mm o mejor. Es la única herramienta que da la precisión necesaria; una cinta métrica o regla no sirven para este dato.
- Trapo limpio para retirar grasa, sarro o residuo del eje antes de medir, ya que una capa de suciedad falsea la lectura.
- Lápiz y libreta (o el celular) para anotar la medida inmediatamente después de tomarla, junto con el punto exacto del eje donde se midió.
Procedimiento paso a paso
- Desmonte el sello actual (si lo hay) y limpie completamente el eje en la zona de la cámara de sellado, retirando grasa, óxido superficial o residuo del elastómero anterior.
- Ubique la cámara de sellado (seal chamber): es la sección del eje donde el sello realmente se monta, normalmente con un diámetro distinto al resto del eje. No mida en el extremo del acoplamiento ni donde va la polea.

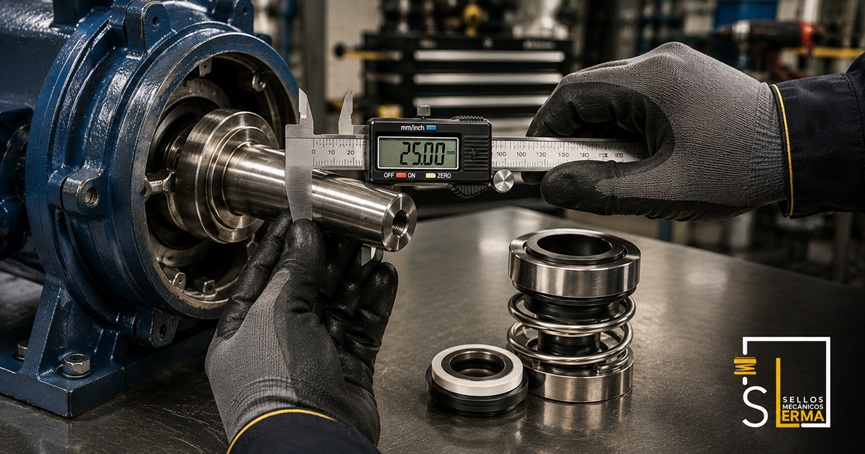

- Abra el vernier y ciérrelo sobre el eje, perpendicular al eje (nunca en diagonal), asegurando que las quijadas hagan contacto pleno con la superficie sin forzar.
- Tome la lectura y regístrela en milímetros si su instrumento lo permite, por la mayor resolución.
- Repita la medición en 2 o 3 puntos distintos a lo largo de esa misma sección del eje, girando el eje si es posible. Si las lecturas varían más de 0.05 mm entre sí, el eje probablemente tiene desgaste y conviene evaluarlo con un técnico antes de comprar el sello.
- Compare el resultado contra la tabla de diámetros estándar (más abajo) para identificar a qué medida nominal de fábrica corresponde su lectura.
Error común: medir el eje en el extremo donde va la polea o el acoplamiento, en vez de dentro de la cámara de sellado. En muchas bombas ese diámetro es distinto —el eje suele tener un escalón maquinado específicamente para alojar el sello— y pedir la referencia con la medida equivocada resulta en una pieza que no entra.
Tabla de diámetros de eje estándar
Los sellos mecánicos se fabrican para diámetros nominales fijos, con una tolerancia de fábrica de aproximadamente ±0.05 mm. Use esta tabla para identificar a qué estándar corresponde su medición:
| Pulgadas | Milímetros (equivalencia) | Uso típico |
|---|---|---|
| 5/8" | 15.88 mm | Bombas pequeñas, uso doméstico/comercial |
| 3/4" | 19.05 mm | Bombas centrífugas ligeras |
| 7/8" | 22.23 mm | Bombas centrífugas estándar (Altamira, Q-Pumps) |
| 1" | 25.40 mm | Bombas centrífugas de proceso general |
| 1-1/8" | 28.58 mm | Bombas de mayor caudal |
| 1-3/8" | 34.93 mm | Bombas industriales de mayor potencia |
En bombas de fabricación europea, como las series Grundfos CR, CRN, NK y NB, el diámetro de eje se especifica directamente en milímetros dentro del código de tipo de la bomba (comúnmente 12, 16, 22, 24, 28, 32, 38 o 48 mm según el modelo y tamaño). En bombas de fabricación nacional, como buena parte de la línea Altamira y Q-Pumps, es más común encontrar diámetros en pulgadas fraccionarias. Si su medición cae entre dos estándares de unidades distintas, nuestro equipo la equivale sin problema.
Qué otros datos necesita, además del diámetro
El diámetro del eje resuelve si la pieza física entra, pero no basta por sí solo para pedir el sello correcto. Junto con la medida del eje, reúna estos datos antes de cotizar:
- Diámetro del alojamiento (bore) en la carcasa donde se aloja la cara estacionaria.
- Profundidad disponible en la cámara de sellado.
- Fluido que maneja la bomba (agua, químico, aceite, producto alimenticio, etc.).
- Temperatura y presión de operación.
- Modelo completo de la bomba, tomado de la placa de datos, si aún es legible.
Si quiere revisar con detalle qué otra información conviene reunir antes de cotizar, tenemos una guía completa sobre qué preguntar antes de comprar un sello mecánico. Puede consultar también nuestro catálogo de sellos mecánicos para ver referencias por diámetro y familia de bomba.
Errores comunes al medir el diámetro del eje
- Medir con cinta métrica o regla en lugar de vernier, lo que introduce errores de varios décimos de milímetro.
- Medir sobre suciedad, grasa o residuo de elastómero sin limpiar antes el eje.
- Medir en el extremo del acoplamiento en vez de dentro de la cámara de sellado.
- Tomar una sola lectura sin repetir la medición en más de un punto, pasando por alto el desgaste del eje.
- Usar el diámetro exterior del sello viejo como referencia, en vez del diámetro real del eje.
